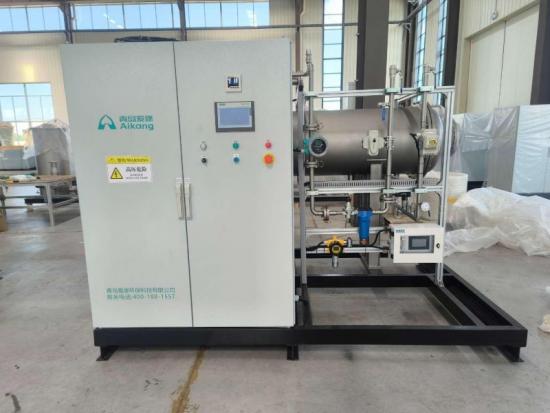

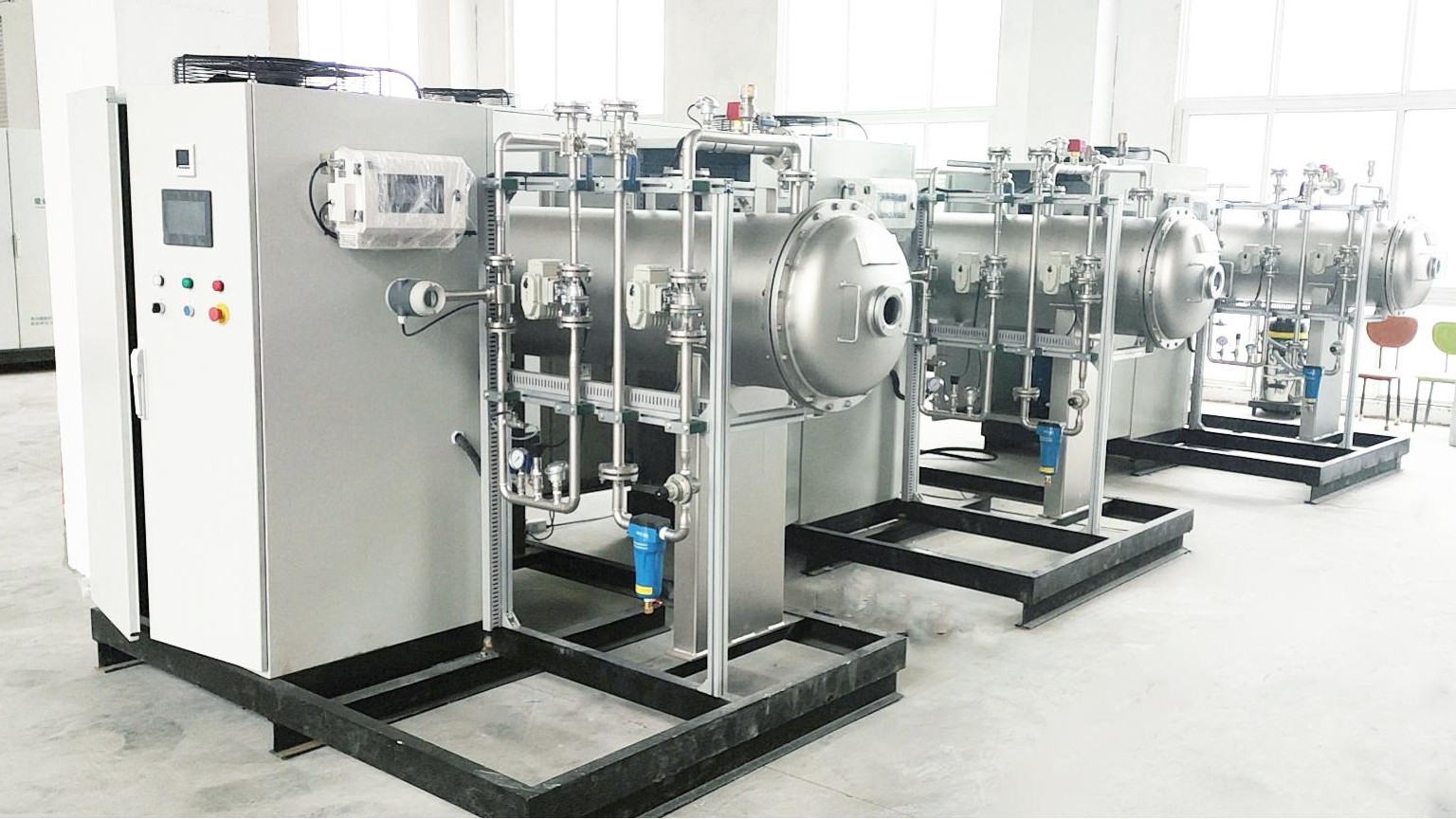

Luftquelle Großer horizontal integrierter Ozongenerator
Ozonkapazität:
2kg/hOzonkonzentration:
25mg/LLuftstrom:
81Nm3/hLuftquelle:
AirEnergieaufnahme:
16-18 kwh/kg O3Kühlwassermenge:
≤8m3/hLuftquelle Großer horizontal integrierter Ozongenerator
Kurze Einleitung
Luftquelle Großer horizontal integrierter Ozongenerator Kammer und Ozonerzeugungseinheit bestehen aus 3l6L-Material, das Gesamtmaterial besteht aus mindestens 304 Edelstahl und die Dichtungs- und Isolierteile bestehen aus PTFE und Fluorkautschuk.

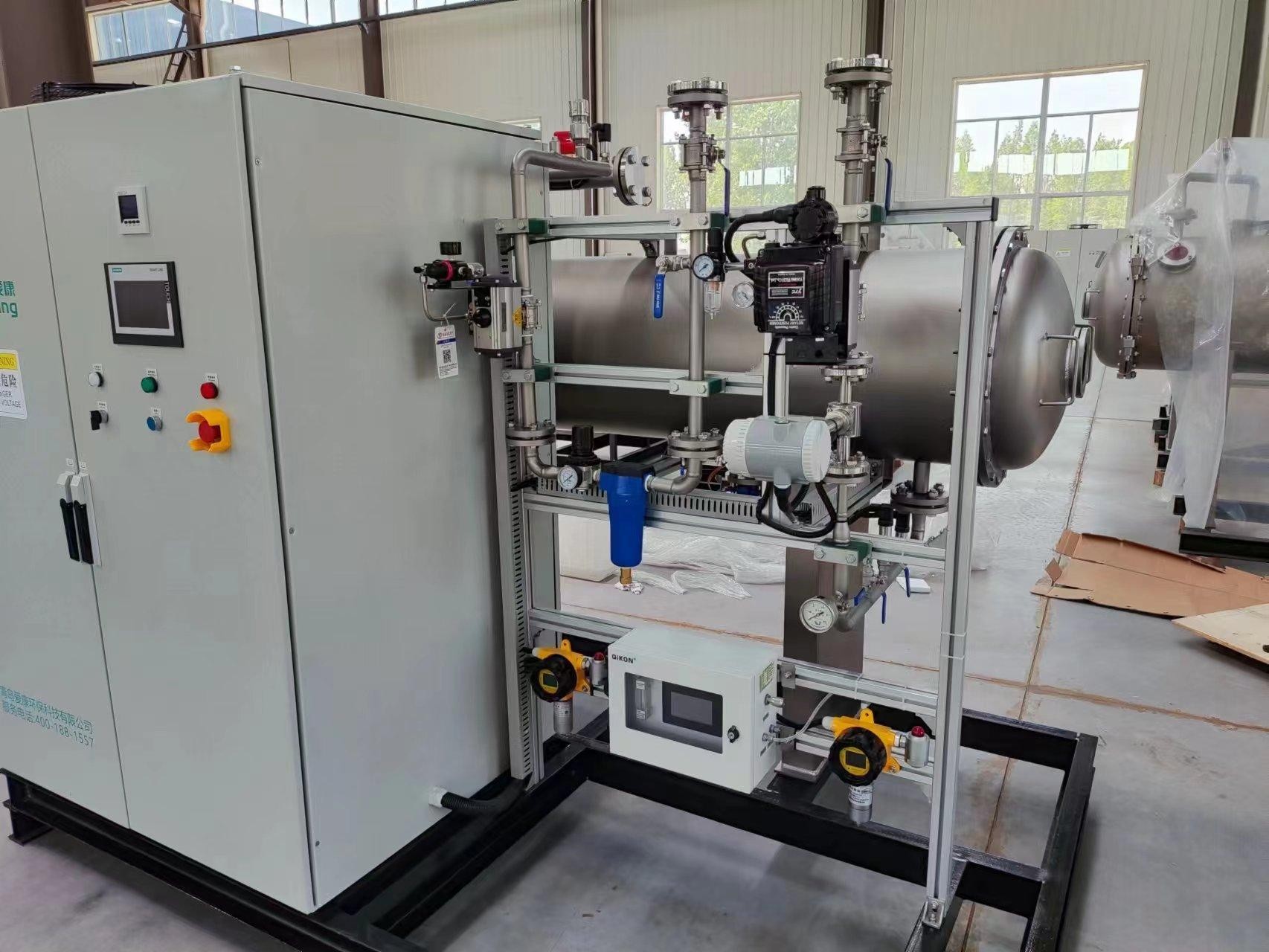

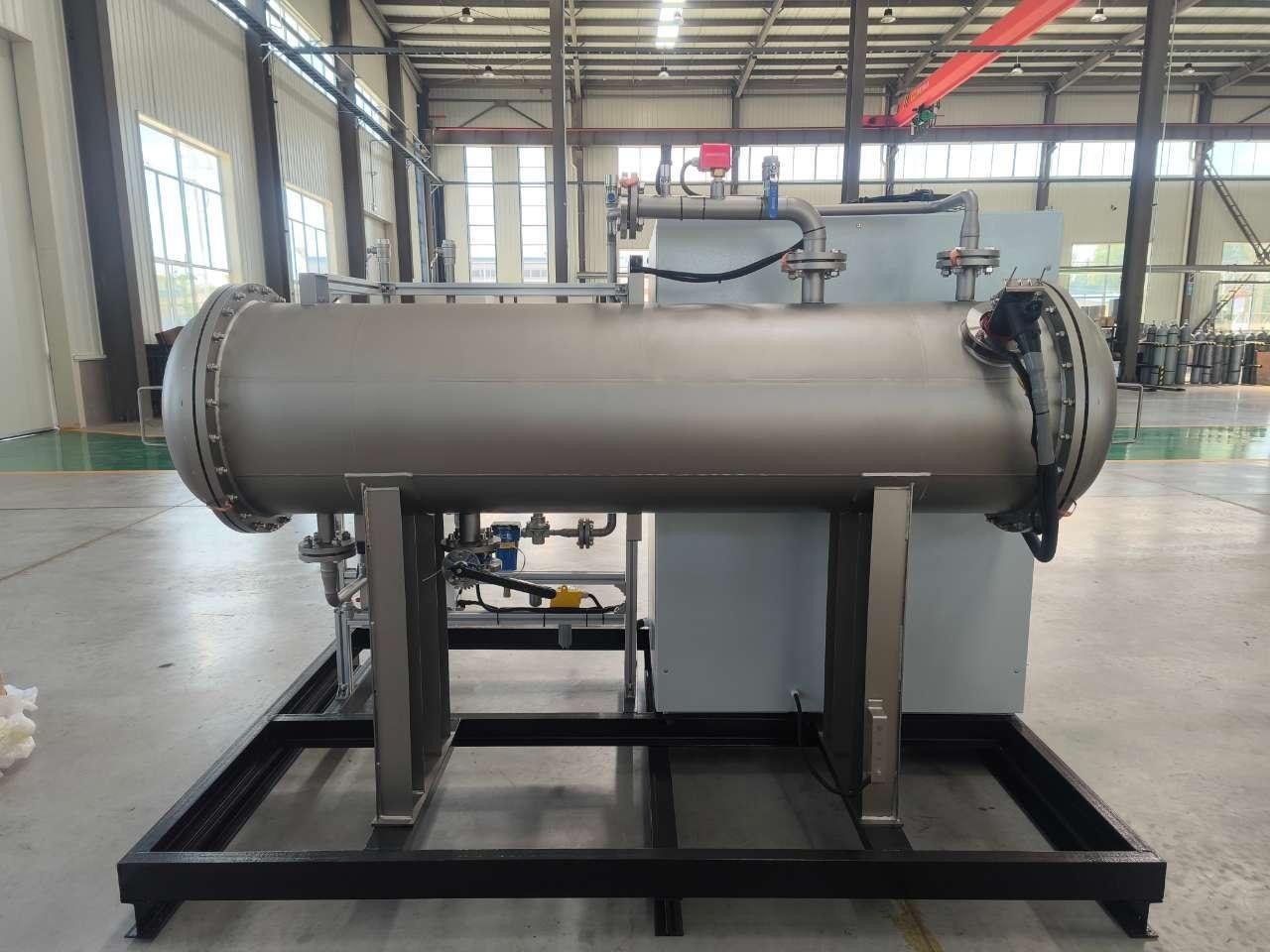

Der Ozon-Stromversorgungsschrank und der Generatorraum befinden sich auf derselben Basis. Alle Rohrleitungen und Instrumente werden bereits im Werk angeschlossen. Dies ermöglicht eine kompakte Bauweise und reduziert den Platzbedarf sowie die Bauzeit vor Ort erheblich. Die horizontale Generatorkammer ist leicht zu warten und zu überwachen, und die luftgekühlte Ausführung der frequenzvariablen Stromversorgung ist sicher und zuverlässig. Standardmäßig mit einer Siemens-SPS ausgestattet, kann das System mit einer Vielzahl von automatischen Steuerventilen, einschließlich Temperatur-, Druck-, Durchfluss-, Konzentrationserkennungs- und Regelventilen, ausgestattet werden, um den Energieverbrauch zu minimieren und gleichzeitig die Kundenanforderungen zu erfüllen.
Die Hauptkomponenten einer Ozonerzeugungskammer sind folgende:
1. Sauerstofffilter: Entfernt Verunreinigungen und Partikel aus der Gasquelle, um die Reinheit des in die Erzeugungskammer eintretenden Gases sicherzustellen und so die Effizienz der Ozonerzeugung und die Lebensdauer der Ausrüstung zu verbessern.
2. Sauerstoffregler: Stellen Sie sicher, dass der Sauerstoffdruck, der in die Koronaentladungskammer eintritt, innerhalb des gewünschten Bereichs stabil ist.
3. Überdruckventil: Um zu verhindern, dass der Systemdruck die Sicherheitsgrenze überschreitet, wird die Sicherheit von Geräten und Bedienern gewährleistet.
4. Pneumatisches Ein-/Aus-Ventil: Es wird verwendet, um das Ein-/Ausschalten des Sauerstoffs zu steuern und den reibungslosen Ablauf des Ozonerzeugungsprozesses sicherzustellen.
5. Pneumatisches Steuerventil: Es wird nicht nur zum Ein- und Ausschalten der Sauerstoffzufuhr verwendet, sondern auch zur präzisen Regulierung des Sauerstoffflusses und -drucks, um den Ozonerzeugungsprozess zu optimieren.
6. Wirbel-Durchflussmesser: Dies ist ein häufig verwendetes Durchflussmessgerät zur genauen Messung des Sauerstoffflusses in die Koronaentladungskammer. Die Rolle von Wirbel-Durchflussmessern ist sehr wichtig, um die Stabilität und Effizienz des Ozonerzeugungsprozesses zu gewährleisten.
7. Drucktransmitter: Dies ist ein wichtiger Sensor, der den Druck im System in Echtzeit überwacht, das Drucksignal in ein elektrisches Signal umwandelt und an das Steuerungssystem überträgt
8. Temperaturtransmitter: Er wird verwendet, um die Ozontemperatur in Echtzeit zu überwachen, das Temperatursignal in ein elektrisches Signal umzuwandeln und es an das Steuerungssystem zu übertragen.
9. Kühlwassertemperatursensor: Er dient zur Echtzeitüberwachung der Kühlwassertemperatur. Die Funktion des Kühlwassers besteht darin, die während der Koronaentladung entstehende Wärme abzuleiten und so sicherzustellen, dass die Temperatur der Koronaentladungskammer und der zugehörigen Geräte in einem sicheren Bereich bleibt.
10. Wasserdurchflussschalter: Er ist ein wichtiges Sicherheitsgerät zur Überwachung des Kühlwasserflusses und zur Gewährleistung des normalen Betriebs des Kühlsystems. Der Wasserdurchflussschalter ist von entscheidender Bedeutung, um Überhitzung und Geräteschäden durch unzureichenden Kühlwasserfluss zu verhindern.
11. Lokales Druckmessgerät: Stellen Sie sicher, dass die Bediener den Systemdruck in Echtzeit überwachen und steuern können.
12. Ozonkonzentrationsdetektor: Er wird verwendet, um die Ozonkonzentration in Echtzeit zu messen und zu überwachen.
13. Taupunktmessgerät: Es wird verwendet, um die Taupunkttemperatur von Gasen (normalerweise Sauerstoff), die in die Koronaentladungskammer eintreten, in Echtzeit zu messen und zu überwachen.
14. Ventile und Grundplatte: Ventile dienen zur Steuerung und Regulierung des Gasflusses, normalerweise Sauerstoff; und die Basis dient zur Unterstützung und Halterung des Ozongenerators und der zugehörigen Komponenten.
Technische Daten
| Typ |
Ozonproduktion (kg/h)
2 Gew.-% 25 mg/l |
Luftstrom (Nm3/h)
2 Gew.-% 25 mg/l |
Energieaufnahme
(kWh/kg O3) |
Kühlwasser
Volumen (m³/h) |
Generatorkammer
/Stromschrank B*T*H(mm) Größe |
Referenz
Nettogewicht (MT) |
Lufteinlass und
Steckdose |
Wasserzulauf und
Auslassdurchmesser |
| AKA-1KG | 1 | 41 | 16-18 | ≤4 | 2400*1600*1800 | 1.8 | DN25 | DN32 |
| AKA-1,5 kg | 1,5 | 61 | 16-18 | ≤6 | 2400*1600*1800 | 1.9 | DN25 | DN40 |
| AKA-2KG | 2 | 81 | 16-18 | ≤8 | 2400*1700*1800 | 2.1 | DN32 | DN50 |
| AK4-2,5 kg | 2.5 | 101 | 16-18 | ≤10 | 2400*1700*1800 | 2.3 | DN40 | DN50 |
| AKA-3KG | 3 | 121 | 16-18 | ≤12 | 2600*1900*2000 | 2.5 | DN40 | DN50 |
| AKA-3,5 kg | 3.5 | 141 | 16-18 | ≤14 | 2600*1900*2000 | 2.7 | DN40 | DN65 |
Die Ozonerzeugungskammer und der Leistungsschrank sind als separate Einheiten konzipiert. Ermöglicht eine flexible Platzierung und einfache Installation. Geeignet für große Ozongeneratoren.
